12

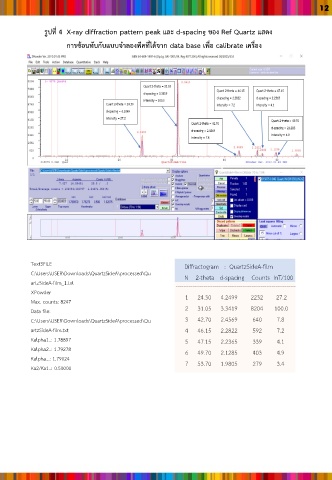

รูปที่ 4 X-ray diffraction pattern peak และ d-spacing ของ Ref Quartz แสดง

การซ้อนทับกับแบบจ าลองพีคที่ได้จาก data base เพื่อ calibrate เครื่อง

Text3FILE Diffractogram : QuartzSideA-film
C:\Users\USER\Downloads\QuartzSideA\processed\Qu N 2-theta d-spacing Counts InT/100
artzSideA-film_1.txt -----------------------------------------------------------------
XPowder
Max. counts: 8247 1 24.30 4.2499 2232 27.2
Data file: 2 31.05 3.3419 8204 100.0
C:\Users\USER\Downloads\QuartzSideA\processed\Qu 3 42.70 2.4569 640 7.8
artzSideA-film.txt 4 46.15 2.2822 592 7.2
Kalpha1..: 1.78897 5 47.15 2.2365 339 4.1
Kalpha2..: 1.79278 6 49.70 2.1285 403 4.9
Kalpha...: 1.79024
Ka2/Ka1..: 0.50000 7 53.70 1.9805 279 3.4
